Beskrivning
| Typ | Picatinny-skena (modellspecifik montagebas ovanpå systemhylsan) |
|---|---|
| Passform | Rusan betecknar skenan "Haenel Jaeger.10" |
| Mått | Total längd L=165 mm, B=113,5 mm mellan skruvhål 2 och 3 |
| Måttbeteckningar | A, B och C är avstånden mellan de fyra skruvhålen, mätt centrum till centrum: A mellan hål 1 och 2, B den långa mittsträckan mellan hål 2 och 3, C mellan hål 3 och 4. Skenans hålbild följer systemhylsans, så måtten är desamma oavsett om du mäter på skenan eller på vapnet. L är skenans totala längd. |
| Standard | MIL-STD-1913 (Picatinny) – spår 5,3 mm breda med 10 mm delning längs hela skenan |
| Material | Höghållfast stål, svartoxiderat med halvblank yta |
| Åtdragningsmoment | Försänkta skruvar 2,7–3,3 Nm, stoppskruvar 2,5–2,6 Nm |
| Medföljer | Monteringsskruvar till varje skena |
| Tillverkare | Rusan Mikron d.o.o., Kroatien |
| Garanti | 10 år |

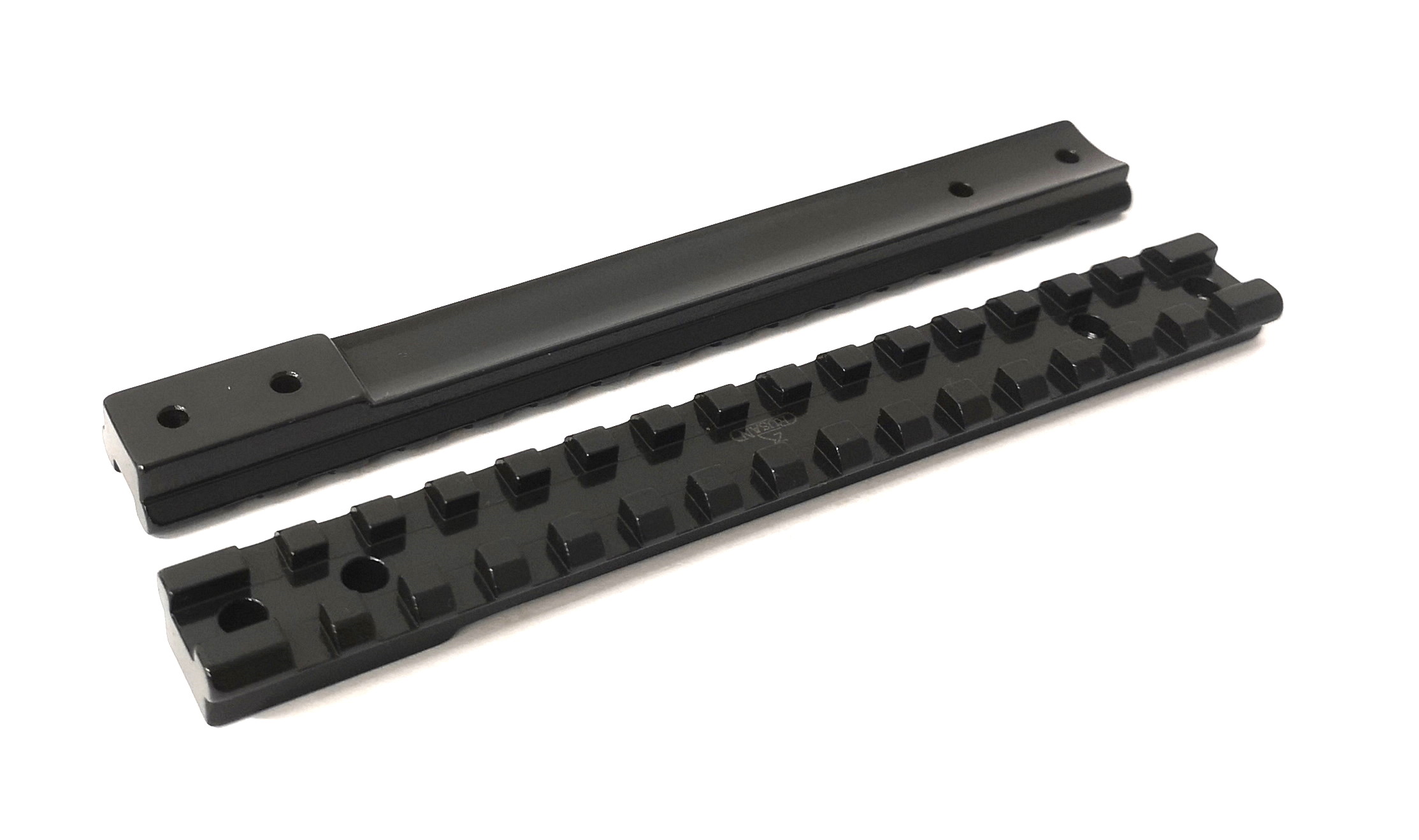

Jaeger.10 är Haenels moderna slutstycksgevär, och Rusan gör en enda picatinny-skena till det, artikelnummer 010-27. Du behöver alltså varken välja systemlängd eller lutning. Skenan mäter 165 mm totalt med 113,5 mm mellan skruvhål 2 och 3, vilket är ett långt hålavstånd och ger en stabil bas över hela systemhylsan. Ovanpå ligger spår enligt MIL-STD-1913, så alla ringar och montage märkta Picatinny passar, och de 165 millimetrarna räcker till att flytta ringarna dit ögonavståndet stämmer i stället för dit vapnet råkar tvinga dem.
Hur vet jag att skenan passar min Jaeger.10?
Rusan gör en enda skena till modellen, 010-27, med 113,5 mm mellan systemhylsans två mittersta skruvhål. Mät det avståndet centrum till centrum som rimlighetskoll. Ett halvt streck fel på en handmätning spelar ingen roll, men landar du någon helt annanstans stämmer inte modellen.
Vad står B och L för i måtten?
A, B och C är avstånden mellan skenans fyra skruvhål, mätt centrum till centrum. A ligger mellan hål 1 och 2, B är den långa mittsträckan mellan hål 2 och 3, och C mellan hål 3 och 4. Hålbilden är densamma på skenan som på systemhylsan, så det spelar ingen roll var du mäter. L är skenans totala längd, här 165 mm.
Går Jaeger.10-skenan att få med lutning?
Nej, Rusan listar bara det plana utförandet. Behöver du mer höjd på långt håll är ringar med inbyggd lutning eller ett sikte med större justeringsområde alternativen.
