Beskrivning
| Typ | Picatinny-skena (modellspecifik montagebas ovanpå systemhylsan) |
|---|---|
| Passform | Rusan listar utförandena under samlingsnamnet Steyr Mannlicher, äldre modell, och skiljer dem åt på hålavståndet B |
| Mått | L=115 mm med B=81,8 mm, eller L=140 mm med B=88, B=100,3 respektive B=101,8 mm |
| Måttbeteckningar | A, B och C är avstånden mellan de fyra skruvhålen, mätt centrum till centrum: A mellan hål 1 och 2, B den långa mittsträckan mellan hål 2 och 3, C mellan hål 3 och 4. Skenans hålbild följer systemhylsans, så måtten är desamma oavsett om du mäter på skenan eller på vapnet. L är skenans totala längd. |
| MOA-lutning | Samtliga fyra utföranden är plana |
| Standard | MIL-STD-1913 (Picatinny) – spår 5,3 mm breda med 10 mm delning längs hela skenan |
| Material | Höghållfast stål, svartoxiderat med halvblank yta |
| Åtdragningsmoment | Försänkta skruvar 2,7–3,3 Nm, stoppskruvar 2,5–2,6 Nm |
| Medföljer | Monteringsskruvar till varje skena |
| Tillverkare | Rusan Mikron d.o.o., Kroatien |
| Garanti | 10 år |

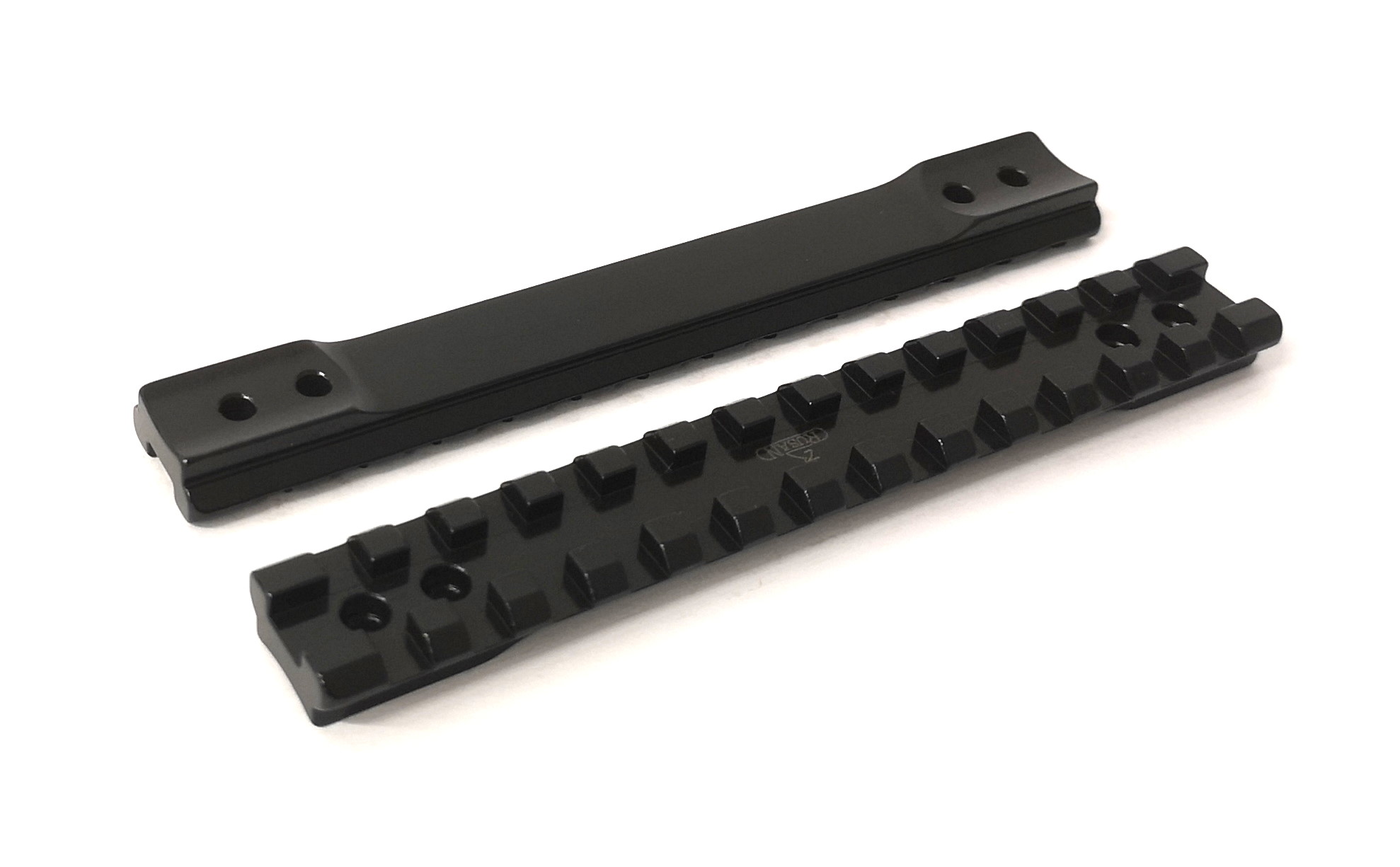

”Steyr Mannlicher old model” är Rusans samlingsnamn på en rad äldre Steyr-system, och just därför finns skenan i fyra utföranden. Ett är 115 mm långt med 81,8 mm mellan de mittersta skruvhålen. De tre övriga är 140 mm långa med 88, 100,3 respektive 101,8 mm hålavstånd. Modellnamnet i vapenskåpet räcker alltså inte för att välja rätt picatinny-skena här. Ta fram skjutmåttet och mät hålavståndet på systemhylsan, centrum till centrum, så har du svaret. Alla fyra är plana, frästa i höghållfast stål och svartoxiderade, och ger samma spårmönster enligt MIL-STD-1913 för ringar och montage.
Hur vet jag vilket av de fyra utförandena jag ska ha?
Mät avståndet mellan systemhylsans två mittersta skruvhål, centrum till centrum. Måttet ska matcha ett av de fyra: 81,8, 88, 100,3 eller 101,8 mm. Är du osäker, hör av dig med vapnets modellbeteckning och tillverkningsår.
Varför finns fyra olika skenor till samma modellnamn?
Steyr Mannlicher, äldre modell, är ett samlingsnamn hos Rusan och inte en enda systemhylsa. Hålbilden skiljer sig mellan systemen, och eftersom skenan skruvas i just de hålen måste den följa vapnets mått. Därför är det hålavståndet, inte modellnamnet, som styr vilket utförande du ska ha.
Skiljer sig 100,3 och 101,8 mm verkligen i praktiken?
Ja, och 1,5 mm är precis den skillnad som är lätt att missa. Ett skjutmått som sätts snett mot en försänkt hålkant kan slinta en halv millimeter, så mät två gånger och helst mot hålens kanter i stället för mitt i försänkningen. Är du fortfarande osäker, hör av dig med modellbeteckning och tillverkningsår, det är billigare än en retur.
