Beskrivning
| Typ | Picatinny-skena (modellspecifik montagebas ovanpå systemhylsan) |
|---|---|
| Passform | Steyr SBS, Classic, CLII och SM12 – utförandet för systemhylsa utan hål |
| Mått | Total längd L=140 mm. Inget hålavstånd anges för den här artikeln |
| Måttbeteckningar | A, B och C är avstånden mellan de fyra skruvhålen, mätt centrum till centrum: A mellan hål 1 och 2, B den långa mittsträckan mellan hål 2 och 3, C mellan hål 3 och 4. Skenans hålbild följer systemhylsans, så måtten är desamma oavsett om du mäter på skenan eller på vapnet. L är skenans totala längd. |
| Utföranden | Ett utförande (010-18-0-L140), inget MOA-alternativ listat |
| Standard | MIL-STD-1913 (Picatinny) – spår 5,3 mm breda med 10 mm delning längs hela skenan |
| Material | Höghållfast stål, svartoxiderat med halvblank yta |
| Åtdragningsmoment | Försänkta skruvar 2,7–3,3 Nm, stoppskruvar 2,5–2,6 Nm |
| Medföljer | Monteringsskruvar till varje skena |
| Tillverkare | Rusan Mikron d.o.o., Kroatien |
| Garanti | 10 år |

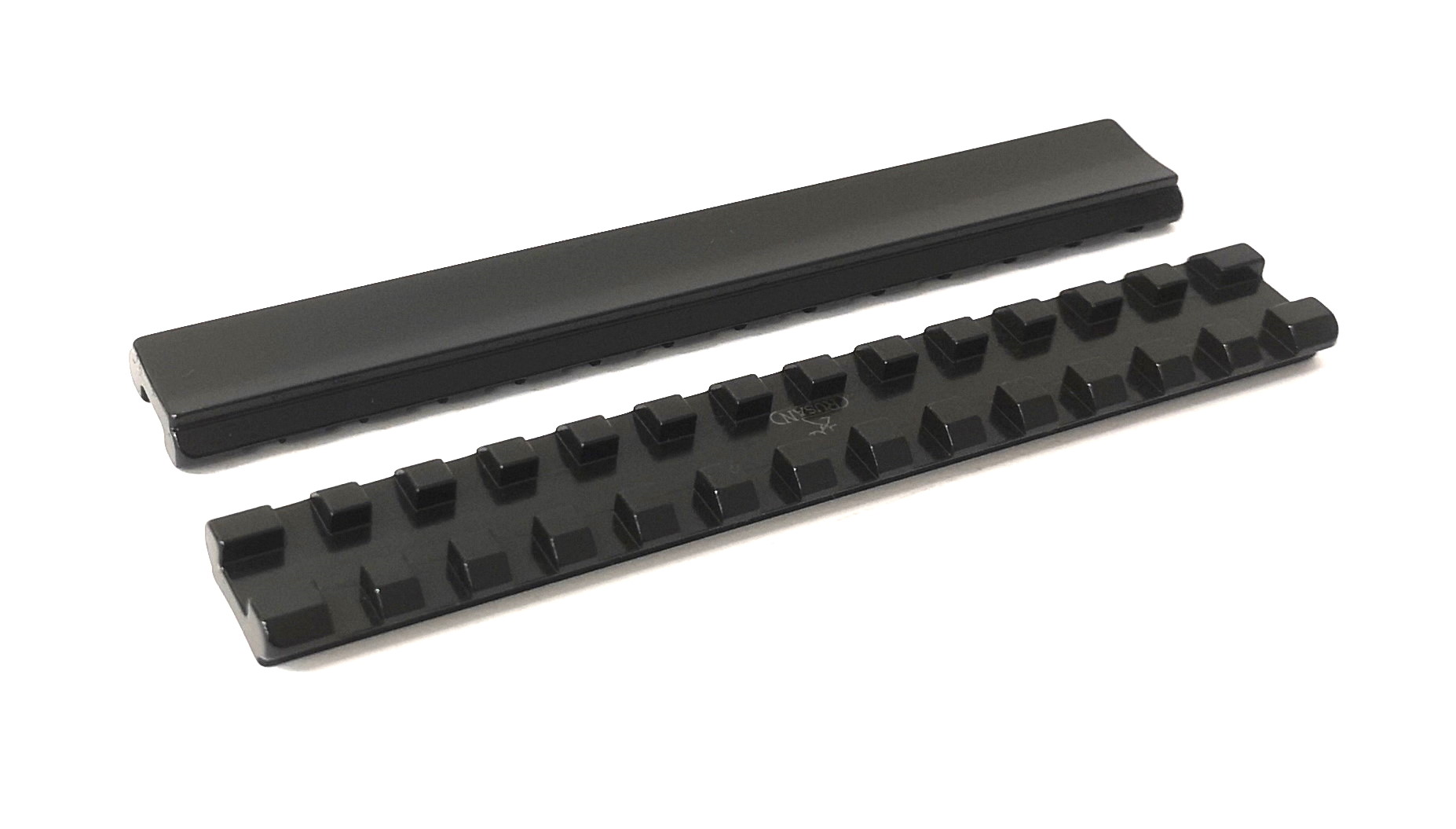

Steyrs SBS-familj har levererats både med och utan skruvhål i systemhylsans ovansida, och Rusan delar upp sina skenor efter just den skillnaden. Den här picatinny-skenan, artikelnummer 010-18-0-L140, är den Rusan anger för hylsor utan hål, och den täcker SBS, Classic, CLII och SM12. Titta alltså på ovansidan av din systemhylsa innan du beställer, för finns det gängade hål där är det en annan artikel som gäller. Skenan är 140 mm lång. Något hålavstånd anger Rusan inte, vilket följer av att det inte finns några hål i hylsan att mäta mellan. Den är fräst i höghållfast stål, svartoxiderad, och ovansidan följer MIL-STD-1913 med 5,3 mm breda spår och 10 mm delning, så ringar och montage märkta Picatinny passar.
Hur ser jag om min Steyr har hål eller inte?
Ta av eventuellt befintligt montage och titta rakt ner på systemhylsans ovansida. Antingen ser du gängade skruvhål, oftast två fram och två bak, eller så är ytan slät. Den här artikeln är den Rusan anger för den släta varianten. Ser du hål ska du välja utförandet för hylsa med hål, så hör av dig innan du beställer.
Vad skiljer den här från Rusans andra Steyr-skenor?
Vilken systemhylsa den är gjord för. Den här artikeln gäller när hylsans ovansida saknar gängade hål, och skenan är 140 mm lång. Har din hylsa hål väljer du i stället efter hålavstånd bland de åtta utförandena för SBS, CLII och SM12, där B ligger mellan 62 och 87,5 mm.
Vilket mått ska jag mäta upp?
Inget hålavstånd, eftersom det inte finns några hål att mäta mellan, och Rusan anger heller inget B-mått för artikeln. Det du kan kontrollera är att hylsans ovansida verkligen är slät och att skenans 140 mm får plats. Behöver du veta hur den griper om hylsan innan du beställer, hör av dig, så frågar vi leverantören.
