Beskrivning
| Typ | Picatinny-skena (modellspecifik montagebas ovanpå systemhylsan) |
|---|---|
| Passform | Winchester 70 XTR. Rusan anger modellen utan ytterligare uppdelning på systemlängd |
| Mått | B=89,2 mm mellan skruvhål 2 och 3. Rusan anger ingen totallängd (L) för det här utförandet |
| Måttbeteckningar | A, B och C är avstånden mellan de fyra skruvhålen, mätt centrum till centrum: A mellan hål 1 och 2, B den långa mittsträckan mellan hål 2 och 3, C mellan hål 3 och 4. Skenans hålbild följer systemhylsans, så måtten är desamma oavsett om du mäter på skenan eller på vapnet. L är skenans totala längd. |
| Standard | MIL-STD-1913 (Picatinny) – spår 5,3 mm breda med 10 mm delning längs hela skenan |
| Material | Höghållfast stål, svartoxiderat med halvblank yta |
| Åtdragningsmoment | Försänkta skruvar 2,7–3,3 Nm, stoppskruvar 2,5–2,6 Nm |
| Medföljer | Monteringsskruvar till varje skena |
| Tillverkare | Rusan Mikron d.o.o., Kroatien |
| Garanti | 10 år |

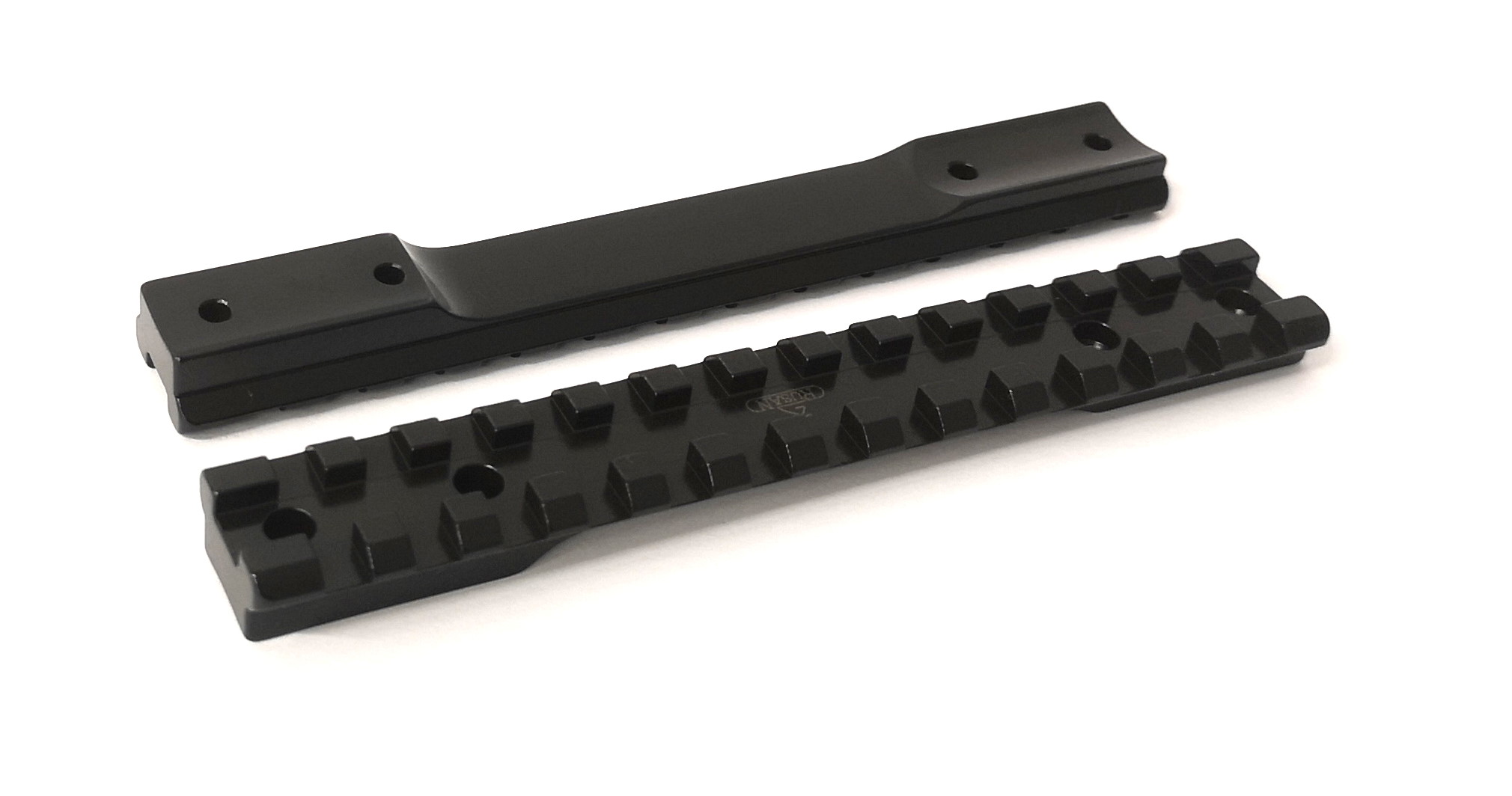

XTR är den utförandebeteckning Winchester använde på Model 70 under en period, och Rusan listar en egen picatinny-skena till just den, artikelnummer 010-45. Det finns ett enda utförande, så du behöver varken välja systemlängd eller MOA-lutning. Det Rusan anger om måtten är B=89,2 mm, alltså avståndet mellan de två mittersta skruvhålen. Någon totallängd står inte i underlaget, och vi uppskattar den hellre inte. Skenan är fräst i höghållfast stål och svartoxiderad, och ger ett spårmönster enligt MIL-STD-1913 ovanpå systemhylsan, så att alla Picatinny-märkta ringar och montage passar.
Hur kontrollerar jag B=89,2 mot min Winchester 70 XTR?
Ta ur slutstycket och skruva av eventuella befintliga baser, så att systemhylsans fyra skruvhål ligger fria. Mät sedan centrum till centrum mellan de två mittersta hålen, alltså det långa mellanrummet över utkastaröppningen, inte de två korta paren fram och bak. Ett skjutmått är enklast, men en stållinjal duger: sikta på hålens mitt och läs av. Du ska landa kring 89,2 mm. En eller ett par tiondelars avvikelse på en handmätning betyder ingenting, det är mätfel och inget annat. Får du däremot ett par millimeter eller mer i skillnad är det ett tecken på att hylsan inte är den Rusan beskriver, och då ska du höra av dig innan du beställer i stället för att prova.
Vad står XTR för på en Model 70?
XTR är en utförandebeteckning Winchester satte på Model 70 och står stämplat på vapnet. Rusan listar skenan under just den beteckningen, och det är den passform vi anger. Har din bössa en annan Model 70-beteckning stämplad ska du inte utgå från att det är samma skena, eftersom Rusan har separata artikelnummer för andra Model 70-utföranden.
Varför står det ingen längd på skenan?
Rusan anger bara hålavståndet B=89,2 mm för det här artikelnumret. Totallängden finns inte i vårt underlag, och vi anger hellre inget än en siffra vi har räknat oss fram till. Behöver du veta längden, till exempel för att bedöma om ringarna får plats där du vill ha dem, hör av dig så kontrollerar vi mot Rusan.
Hur hårt ska skruvarna dras?
Rusan anger 2,7 till 3,3 Nm för försänkta skruvar och 2,5 till 2,6 Nm för stoppskruvar. Använd momentnyckel och dra korsvis. För löst dragna skruvar gör att träffläget vandrar efter några skott, och för hårt dragna kan skada gängorna i systemhylsan.
