Adapter för clip-on mörkersikte
Ett termiskt eller digitalt clip-on – en förkopplad enhet – sätts framför ett vanligt dagsljussikte. Kikarsiktet sitter kvar och behåller sin inskjutning, och enheten skickar sin bild genom siktets objektiv. Det som håller ihop dem är adaptern. Här går vi igenom vilka typer som finns, hur du mäter, vilken adapter som passar din enhet och hur du kontrollerar träffläget efteråt.
Kort svar
- Mät ytterdiametern på objektivhuset med ett skjutmått – höljet, inte linsen.
- Ta reda på hur din enhet ansluter: gänga (t.ex. M52×0,75), bajonett eller stift.
- Välj en endelad QR-adapter om du har en enhet och ett vapen, eller Rusans modulära system (klämma MAR + koppling MCR) om enheten ska flyttas mellan flera vapen.
- Provskjut med enheten på – och kontrollskjut efter varje ommontering.
Så mäter du objektivdiametern
Adapterns storlek anges i millimeter och avser objektivhusets ytterdiameter – klockan längst fram på kikarsiktet. Det är inte samma sak som objektivets storlek i modellnamnet. Ett sikte med 50 mm objektiv har oftast ett objektivhus på 56–58 mm, så den som beställer ”50” efter namnet får en klämma som inte går runt.
- Mät objektivhusets ytterdiameter med ett skjutmått, på den släta delen där klämman ska sitta. Mät ett par gånger, vridet ett kvarts varv.
- Jämför med tillverkarens datablad för siktet om det finns. Vissa sikten har egna varianter i Rusans lista, till exempel 30ZM-klämmorna för Zeiss Conquest V6 1,1–6×24, Zeiss Victory V8 1,1–8×24 och Leica Magnus 1–6,3×24i med skena.
- Välj närmaste storlek. Rätt klämma stängs med ett lätt motstånd.
- Kontrollera att det finns plats mellan objektivhuset och pipan. ARM52 kräver till exempel minst cirka 6 mm fritt. Är det trångt framför siktet finns Rusans korta MAR-klämma med 24 mm klämningslängd.
Endelad, modulär eller på okularet
Alla adaptrar nedan kommer från Rusan. Skillnaden är hur många delar de har och var på siktet de sitter.
Endelad QR-adapter
Adaptern skruvas eller bajonettas på enheten och kläms sedan runt objektivhuset med en snabbspak. Den är gjord för en viss enhet eller en viss gänga.
- Exempel
- ARM52 (M52×0,75), ARM43 (Leica Calonox 2), ATM35 (Swarovski tM35)
- Storlekar
- 30–80 mm
Modulär adapter (MAR + MCR)
Två delar. Klämman (MAR) sitter kvar på kikarsiktet, kopplingen (MCR) sitter kvar på enheten, och de låses ihop med ett bajonettlås. Byter du enhet byter du bara kopplingen.
- Klämma
- 30–80 mm, över 50 storlekar
- Utförande
- Snabbspak, skruv eller fast 3-skruvsklämma
- Material
- Aluminium, rörliga delar i stål
Kort modulär klämma (MAR-SH)
Samma låsprincip som MAR men med 24 mm klämningslängd, för vapen där avståndet mellan objektiv och pipa eller sikte är litet.
- Storlekar
- 50, 56, 56,7, 57, 62 och 62,7 mm
Okularadapter
Vissa enheter sätts bakom siktet i stället för framför det. PARD NV007 är en sådan okularenhet: adaptern kläms runt kikarsiktets okularhus, inte objektivet.
- Storlekar
- 43, 45,5 och 47 mm samt varianter för Swarovski Z6i/Z8i, Zeiss V8 och Leica Magnus gen 2
Vilken adapter passar din enhet?
Tabellen utgår från enhetens anslutning. Klämman väljer du sedan efter siktets objektivhus. Kopplingarna (MCR) kräver en MAR-klämma på siktet.
| Enhet | Anslutning | Lösning | Pris |
|---|---|---|---|
| Pulsar Krypton / ProtonXG50, FXG50, XQ30, FXQ30 | M35×1 | MAR-klämma + koppling M35×1 med orientering | Koppling – 999 kr |
| Pulsar Core, DFA75, DN55 | Bajonett med 2 stift | MAR-klämma + koppling Pulsar Core (2 pins) | Koppling – 999 kr |
| Pulsar Forward med 4-stiftskopplingF455, F135, F155, FN455 | 4 stift | MAR-klämma + koppling Pulsar F455 (4 pins). Jämför stiften på din enhet. | Koppling – 999 kr |
| HIKMICRO Thunder och liknande | HIKMICRO-bajonett | MAR-klämma + koppling HIKMicro Thunder (v2) | Koppling – 849 kr |
| Guide TA435, Night Lux TA435, Nitehog Viper | M33,5×0,75 | MAR-klämma + koppling M33,5×0,75 | Koppling – 999 kr |
| Leica Calonox 2View, View LRF, Sight, Sight LRF | M43×0,75 | Endelad ARM43, 30–80 mm | Från – 2 099 kr |
| Swarovski tM35tM35, tM35.2, tM35+ | M44×0,75 | Endelad ATM35 – eller MAR + koppling tM35 | Från – 2 099 kr |
| Pard FT32 / FT32 LRF | Pard-fäste | MAR-klämma + koppling Pard FT32 | Koppling – 899 kr |
| Enheter med M52×0,75t.ex. Dedal, Dipol, Liemke | M52×0,75 | Endelad ARM52 – eller MAR + koppling M52×0,75 | Från – Från 1 999 kr |
| PARD NV007, NV007A, NV007V, NV007SOkularenhet | Bajonett, på okularet | Rusans okularadapter (separata serier för NV007/NV007A och NV007S). Finns inte i webbutiken – fråga oss. | – |
Lahoux finns med flera olika gängor beroende på modell. Kontrollera gängan i manualen eller mät den innan du beställer koppling. Klämmorna hittar du som MAR med snabbspak, MAR med skruv och kort MAR-SH.
Montera och kontrollera träffläget
Skjut in kikarsiktet utan enhet först, så att du vet att dagsljusinställningen stämmer. Sätt sedan klämman på objektivhuset, med spaken åt det håll där den inte tar i pipa eller sikte, och lås enheten i adaptern.
Provskjut med enheten på. En förkopplad enhet ska i princip inte flytta träffpunkten, eftersom siktet och dess trådkors gör jobbet. I praktiken kan enhetens vikt och adapterns läge ge en liten förskjutning, så skjut en grupp på känt avstånd och notera resultatet. Bajonettlåset och snabbspaken är konstruerade för att föra tillbaka enheten till samma läge, men vi rekommenderar ändå ett kontrollskott efter varje ommontering, och alltid när enheten flyttas till ett annat vapen.
Har enheten ett eget trådkors, som en del enheter med M52×0,75, siktar du genom enhetens trådkors och behöver skjuta in det särskilt.
Klämman sitter på objektivhuset och rör inte siktets inställningar. Den som vill byta mellan dag och natt utan att lossa något på siktet låter klämman sitta kvar och tar bara av enheten.
Utvecklat i Kroatien
Rusan-Mikron är ett familjeföretag i Marija Bistrica i Kroatien som har gjort kikarsiktesmontage sedan 1993. Den första clip-on-adaptern kom 2009, och det modulära MAR-systemet byggdes som prototyp 2020. Adaptrarna utvecklas, fräses och testas i egen verkstad, med en egen skjutbana under jord. Mer om tillverkaren finns på Rusans märkessida.
- 1993Första montagen
- 2009Första clip-on-adaptern
- 2020Prototyp till MAR
Adaptrar att välja bland
Rusan clip-on-adaptrar

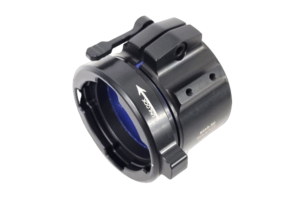

Rusan MAR är ett modulärt klammeradaptersystem som låter dig fästa en termisk eller nattseende fronttillsats…

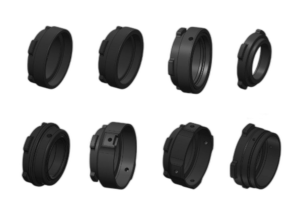

Rusan MCR är enhetssidan i det modulära adaptersystemet — kopplingen som fäster din termiska eller digitala…

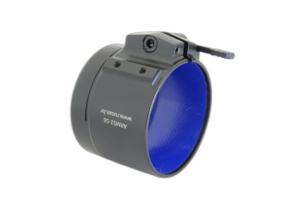

QR-adapter för Leica Calonox 2
Rusan ARM43 är snabbfästesadaptern som är skruvad direkt in i Leica Calonox 2 (View/Sight) och låter dig…

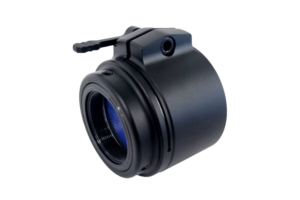

Rusan ATM35 är en dedikerad QR-adapter som fäster Swarovski tM35 termisk clip-on direkt på ditt kikarsiktes…
Frågor om clip-on-adaptrar
Vad är skillnaden mellan clip-on och ett termiskt kikarsikte?
Ett termiskt kikarsikte ersätter dagsljussiktet och har eget trådkors. Ett clip-on sätts framför (eller, som PARD NV007, bakom) ditt vanliga kikarsikte. Siktet behåller sin inskjutning, och du siktar med siktets trådkors.
Vilket mått ska jag beställa?
Ytterdiametern på kikarsiktets objektivhus, mätt med skjutmått. Inte objektivets storlek i modellnamnet – ett 50 mm-objektiv har oftast ett hus på 56–58 mm. För okularenheter som PARD NV007 mäter du okularhuset.
Behöver jag både klämma och koppling?
I Rusans modulära system, ja: MAR-klämman sitter på siktet och MCR-kopplingen på enheten, och de köps separat. En endelad adapter som ARM52, ARM43 eller ATM35 är klämma och koppling i ett.
Kan jag använda samma enhet på flera vapen?
Ja, med det modulära systemet. Varje vapen får en egen MAR-klämma i rätt storlek, och enheten med sin koppling flyttas mellan dem. Kontrollskjut när du byter vapen.
Flyttas träffpunkten när jag tar av och sätter på enheten?
Adaptrarna är konstruerade för att föra tillbaka enheten till samma läge, och klämman rör inte siktets inställningar. En liten förskjutning kan ändå förekomma, så kontrollskjut efter varje ommontering.
Får jag använda clip-on vid jakt?
Det beror på vad du jagar och var. Vi går igenom regelverket i guiden Termisk optik och lagen.
