Beskrivning
| Typ | Picatinny-skena (modellspecifik montagebas ovanpå systemhylsan) |
|---|---|
| Passform | Rusan listar skenan för Winchester 70 i WSSM-utförande |
| Mått | Total längd L=145 mm, B=81,7 mm mellan skruvhål 2 och 3 |
| Måttbeteckningar | A, B och C är avstånden mellan de fyra skruvhålen, mätt centrum till centrum: A mellan hål 1 och 2, B den långa mittsträckan mellan hål 2 och 3, C mellan hål 3 och 4. Skenans hålbild följer systemhylsans, så måtten är desamma oavsett om du mäter på skenan eller på vapnet. L är skenans totala längd. |
| Standard | MIL-STD-1913 (Picatinny) – spår 5,3 mm breda med 10 mm delning längs hela skenan |
| Material | Höghållfast stål, svartoxiderat med halvblank yta |
| Åtdragningsmoment | Försänkta skruvar 2,7–3,3 Nm, stoppskruvar 2,5–2,6 Nm |
| Medföljer | Monteringsskruvar till varje skena |
| Tillverkare | Rusan Mikron d.o.o., Kroatien |
| Garanti | 10 år |

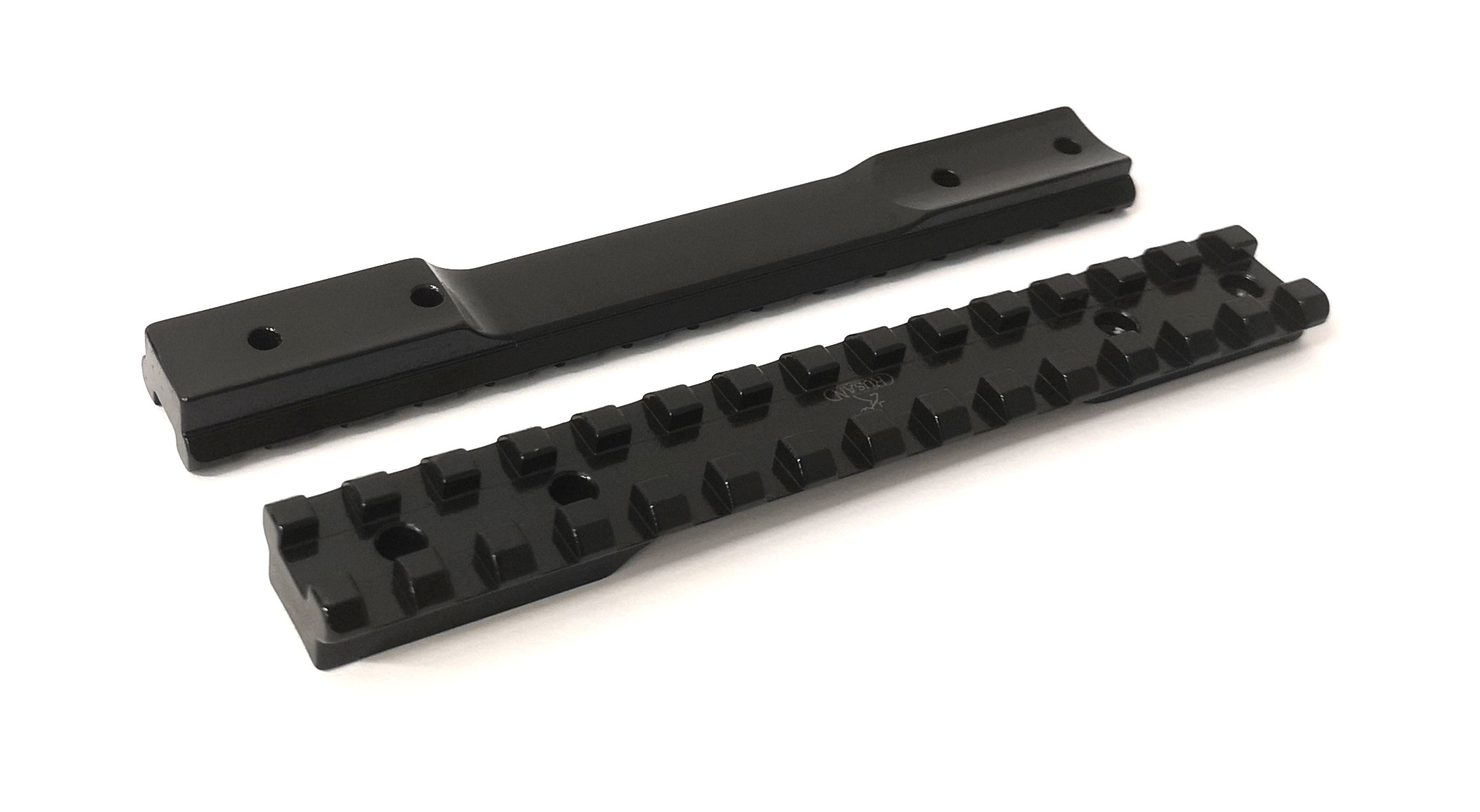

Rusan listar den här picatinny-skenan för Winchester 70 i WSSM-utförande, inte för Model 70 i allmänhet. Det är värt att notera, för Model 70 har byggts i många varianter under lång tid. Har du någon annan version är det inte givet att hålavståndet stämmer, så mät efter innan du beställer: 81,7 mm mellan skruvhål 2 och 3, och 145 mm total längd på skenan. Den är fräst i höghållfast stål och svartoxiderad, och ger dig ett spår enligt MIL-STD-1913 i stället för vapnets egen hålbild, vilket är det som gör att ringar och montage märkta Picatinny passar.
Vad är skillnaden mot WSM-skenan?
7,6 mm i hålavstånd och 5 mm i längd. WSSM-artikeln 010-45-WSSM är 145 mm lång med B=81,7 mm, medan WSM-skenan är 150 mm med B=89,3 mm. Den extra bokstaven är alltså ingen kosmetisk detalj.
Hur vet jag att jag har WSSM-systemet?
På kalibern. WSSM-kammade vapen står instansade som exempelvis .223 WSSM eller .243 WSSM, och samma uppgift finns på licensbeviset. Vill du dubbelkolla mot skenan mäter du centrum till centrum mellan systemhylsans två mittersta skruvhål: 81,7 mm är WSSM-måttet.
Finns WSSM-skenan lutande eller förlängd?
Nej. Rusan listar 010-45-WSSM i ett enda utförande: plan, 145 mm. Det är den kortaste av deras tre Model 70-skenor, vilket är värt att veta om du har ett sikte som kräver att ringarna sitter långt isär.
