Beskrivning
| Typ | Picatinny-skena (modellspecifik montagebas ovanpå systemhylsan) |
|---|---|
| Passform | Rusan betecknar skenan "Winchester 70 WSM" – ett eget artikelnummer för WSM-systemet |
| Mått | Total längd L=150 mm, B=89,3 mm mellan skruvhål 2 och 3 |
| Måttbeteckningar | A, B och C är avstånden mellan de fyra skruvhålen, mätt centrum till centrum: A mellan hål 1 och 2, B den långa mittsträckan mellan hål 2 och 3, C mellan hål 3 och 4. Skenans hålbild följer systemhylsans, så måtten är desamma oavsett om du mäter på skenan eller på vapnet. L är skenans totala längd. |
| Utföranden | Ett utförande, 010-45-WSM. Ingen MOA-lutning anges för modellen |
| Standard | MIL-STD-1913 (Picatinny) – spår 5,3 mm breda med 10 mm delning längs hela skenan |
| Material | Höghållfast stål, svartoxiderat med halvblank yta |
| Åtdragningsmoment | Försänkta skruvar 2,7–3,3 Nm, stoppskruvar 2,5–2,6 Nm |
| Medföljer | Monteringsskruvar till varje skena |
| Tillverkare | Rusan Mikron d.o.o., Kroatien |
| Garanti | 10 år |

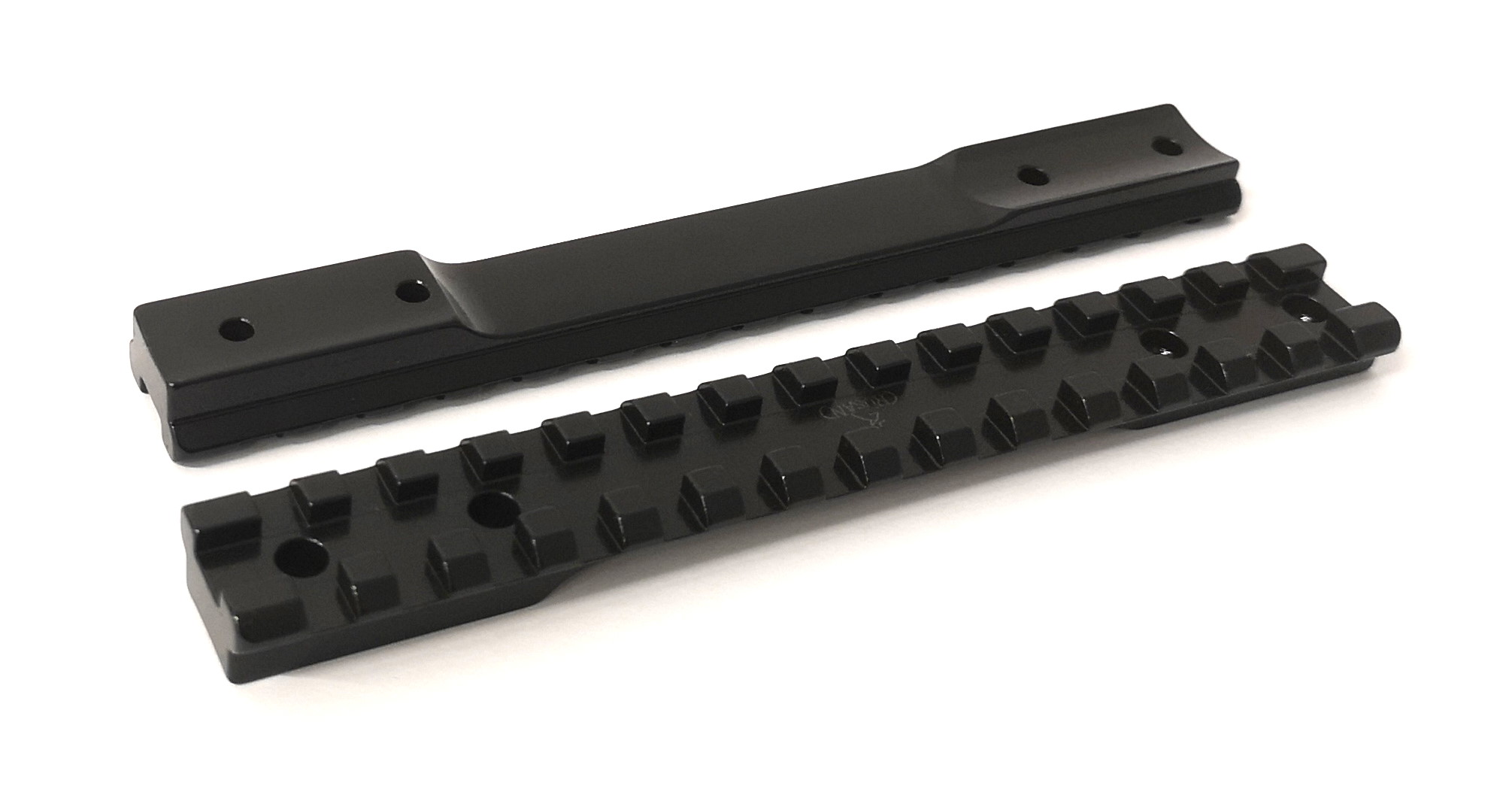

Model 70 har tillverkats i många system genom åren, och Rusan skiljer på dem i sitt sortiment. Den här picatinny-skenan har artikelnummer 010-45-WSM och är listad specifikt för WSM-utförandet, alltså Model 70 i Winchester Short Magnum. Det är beteckningen du ska matcha mot ditt vapen, inte bara ”Model 70”. Skenan är 150 mm lång med 89,3 mm mellan de två mittersta skruvhålen, fräst i höghållfast stål och svartoxiderad med halvblank yta. Den ger ett spår enligt MIL-STD-1913 där hela utbudet av ringar och montage märkta Picatinny passar, inklusive QR-fästen och adaptrar för värmekameror. Skruvar medföljer och Rusan lämnar 10 års garanti.
Hur vet jag om jag har WSM-systemet?
Kalibern avgör. WSM står för Winchester Short Magnum, och är ditt vapen kammat i till exempel .300 WSM eller .270 WSM är det WSM-systemet du har. Kalibern är instansad på vapnet och står också på licensbeviset. Är du osäker, mät samtidigt centrum till centrum mellan systemhylsans två mittersta skruvhål. Det ska landa kring 89,3 mm.
Passar skenan en vanlig Model 70?
Nej. Rusan gör tre skilda artiklar till Model 70: den här för WSM, en för WSSM med 81,7 mm hålavstånd, och en för de övriga systemen med 82,8 mm för kort och 96,6 mm för långt. WSM ligger på 89,3 mm, alltså mitt emellan de två sista. Det är måttet som avgör, inte att bössan står stämplad Model 70.
Varför har WSM ett eget hålavstånd?
Rusan anger 89,3 mm för WSM och andra mått för de övriga Model 70-systemen, vilket säger att gängorna inte sitter lika. Skenan följer vapnets hålbild och kan inte göra något annat. Det är därför du kan ha två Model 70 i skåpet och ändå behöva två olika skenor.
