Beskrivning
| Typ | Picatinny-skena (modellspecifik montagebas ovanpå systemhylsan) |
|---|---|
| Passform | Winchester Model 70. Två utföranden: kort system (SA) och långt system (LA) |
| Mått | Kort system (SA): L=140 mm, B=82,8 mm mellan skruvhål 2 och 3. Långt system (LA): L=150 mm, B=96,6 mm |
| Måttbeteckningar | A, B och C är avstånden mellan de fyra skruvhålen, mätt centrum till centrum: A mellan hål 1 och 2, B den långa mittsträckan mellan hål 2 och 3, C mellan hål 3 och 4. Skenans hålbild följer systemhylsans, så måtten är desamma oavsett om du mäter på skenan eller på vapnet. L är skenans totala längd. |
| Standard | MIL-STD-1913 (Picatinny) – spår 5,3 mm breda med 10 mm delning längs hela skenan |
| Material | Höghållfast stål, svartoxiderat med halvblank yta |
| Åtdragningsmoment | Försänkta skruvar 2,7–3,3 Nm, stoppskruvar 2,5–2,6 Nm |
| Medföljer | Monteringsskruvar till varje skena |
| Tillverkare | Rusan Mikron d.o.o., Kroatien |
| Garanti | 10 år |

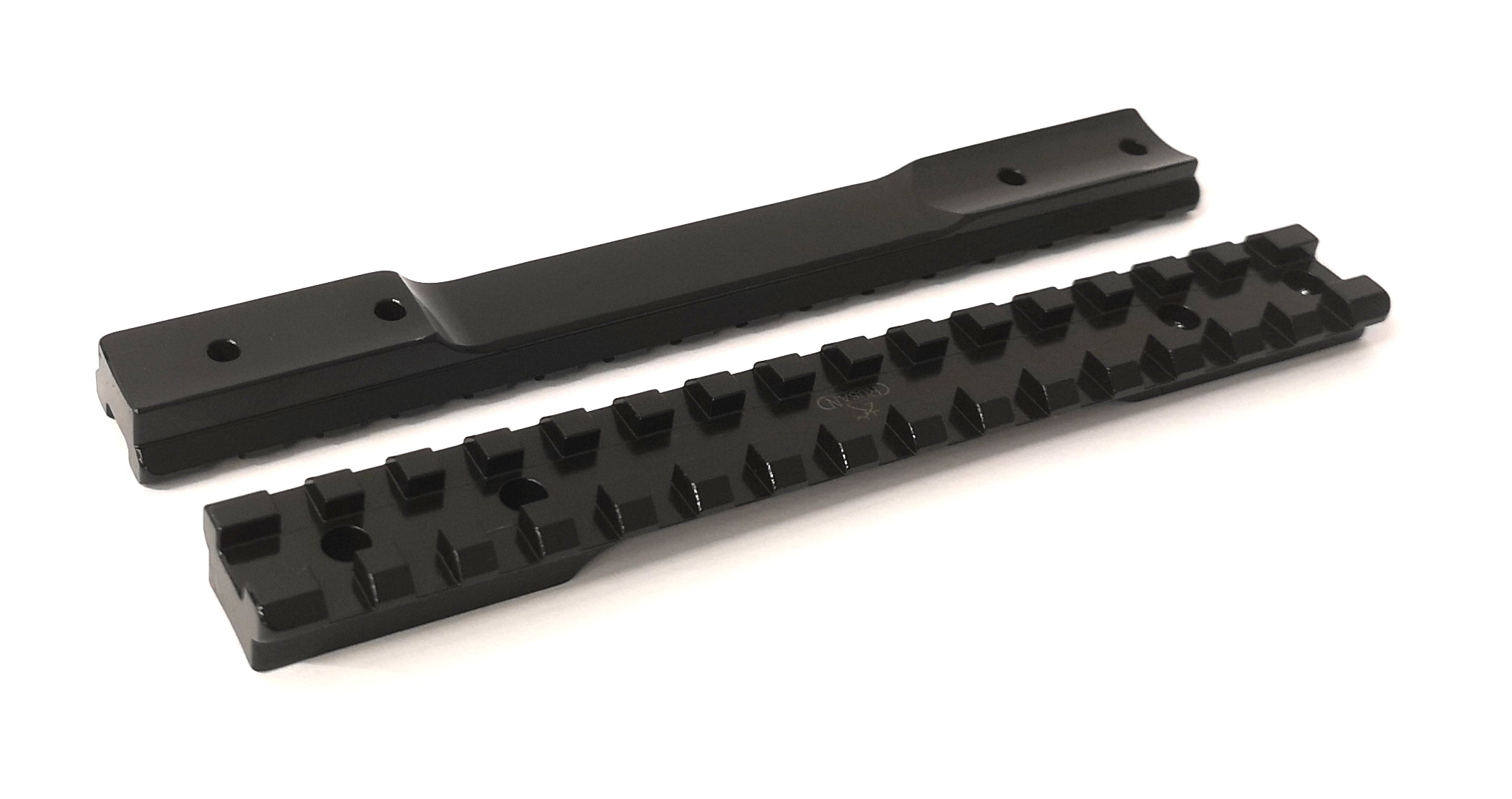

Model 70 har byggts i snart hundra år och i flera generationer, och det som avgör vilken skena du behöver är systemlängden. Rusan gör en för kort system och en för långt. Kortsystemsskenan mäter 140 mm med 82,8 mm mellan de två mittersta skruvhålen, långsystemsskenan 150 mm med 96,6 mm. Nästan fjorton millimeter skiljer i hålavstånd, så du behöver ingen precisionsutrustning för att avgöra saken: en tumstock centrum till centrum mellan hålen i systemhylsan räcker, och det är säkrare än att gå på tillverkningsår eller kaliberbeteckning på ett vapen som kan ha bytt ägare många gånger. Skenan är fräst i höghållfast stål, svartoxiderad, och ovansidan följer MIL-STD-1913, alltså samma spår som alla ringar och montage märkta Picatinny sitter i. Vad en montagebas gör med sikte och ringhöjd står i guiden till picatinny-skenor.
Kort eller långt system på min Model 70?
Model 70 finns i båda, och det syns inte utanpå. Ta av eventuellt montage, mät centrum till centrum mellan systemhylsans två mittersta skruvhål och jämför: 82,8 mm ger SA-skenan på 140 mm, 96,6 mm ger LA-skenan på 150 mm. Nästan fjorton millimeter skiljer, så mätningen är lätt att lita på.
Jag har en Model 70 i .300 WSM. Är det de här skenorna?
Nej. WSM-systemet har ett eget hålavstånd, 89,3 mm, och en egen artikel: Picatinny-skena för Winchester 70 WSM. Detsamma gäller WSSM. De två utförandena här, SA och LA, avser Model 70 i övrigt.
Räcker det att veta årsmodell för att välja rätt?
Nej, och vi avråder från att gå på årtal. Model 70 har tillverkats i flera generationer och på mer än en fabrik, och det som faktiskt avgör är var gängorna sitter i din systemhylsa. Mät hålavståndet, jämför med 82,8 och 96,6 mm, och beställ efter det.
