Beskrivning
| Typ | Picatinny-skena (modellspecifik montagebas ovanpå systemhylsan) |
|---|---|
| Passform | Winchester XPR. Rusan gör en skena till kort system (SA) och en till långt (LA) |
| Mått, kort system (SA) | Total längd L=140 mm, B=85,1 mm mellan skruvhål 2 och 3 |
| Mått, långt system (LA) | Total längd L=160 mm, B=98 mm mellan skruvhål 2 och 3 |
| Måttbeteckningar | A, B och C är avstånden mellan de fyra skruvhålen, mätt centrum till centrum: A mellan hål 1 och 2, B den långa mittsträckan mellan hål 2 och 3, C mellan hål 3 och 4. Skenans hålbild följer systemhylsans, så måtten är desamma oavsett om du mäter på skenan eller på vapnet. L är skenans totala längd. |
| MOA-lutning | Rusan listar båda systemlängderna som plana, utan MOA-alternativ |
| Standard | MIL-STD-1913 (Picatinny) – spår 5,3 mm breda med 10 mm delning längs hela skenan |
| Material | Höghållfast stål, svartoxiderat med halvblank yta |
| Åtdragningsmoment | Försänkta skruvar 2,7–3,3 Nm, stoppskruvar 2,5–2,6 Nm |
| Medföljer | Monteringsskruvar till varje skena |
| Tillverkare | Rusan Mikron d.o.o., Kroatien |
| Garanti | 10 år |

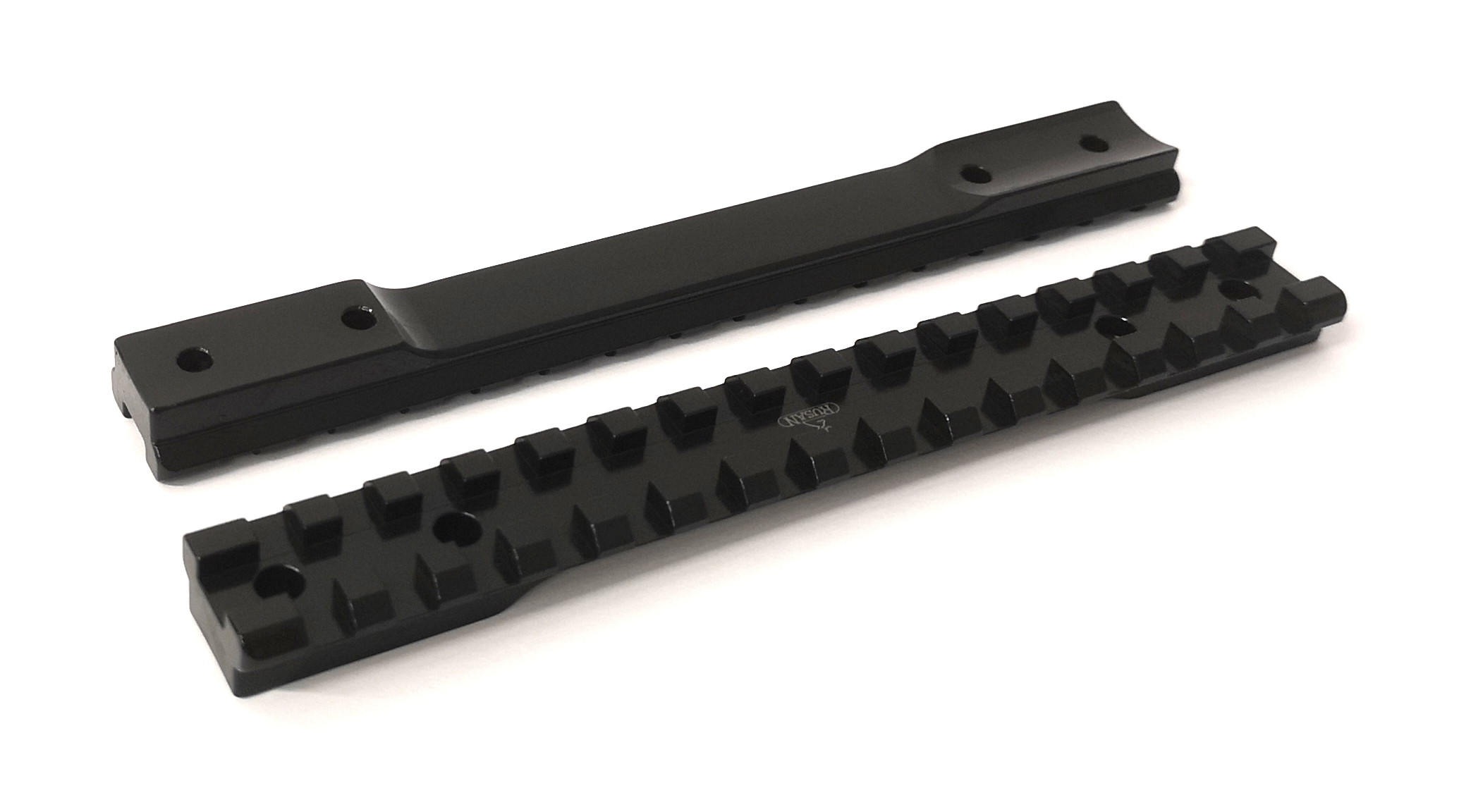

Winchester XPR finns med två systemlängder, och Rusan gör en picatinny-skena till vardera. Kort system, som Rusan märker SA, är 140 mm lång med 85,1 mm mellan skruvhål 2 och 3. Långt system, LA, är 160 mm med 98 mm. Det är alltså både skenans längd och hålavståndet som skiljer, och det senare kan du mäta med ett skjutmått om du inte vet vilket system ditt vapen har. Rusan gör inga MOA-varianter till XPR, så båda utförandena är plana. Ovanpå sitter spår enligt MIL-STD-1913, vilket ger dig fritt val bland ringar och montage märkta Picatinny i stället för att vara bunden till XPR:ns egen hålbild.
Har min Winchester XPR kort eller långt system?
Det sitter i hålavståndet. Mellan systemhylsans två mittersta skruvhål ska du få 85,1 mm om det är kort system och 98 mm om det är långt, mätt centrum till centrum. Skenorna skiljer sig också i längd, 140 mot 160 mm, men den skillnaden ser du först när du har rätt artikel framför dig.
Vad står SA och LA för?
SA betyder short action och LA long action, alltså kort respektive långt system. Det handlar om hur lång systemhylsan är och hur långa patroner vapnet matar. För skenans del är det avståndet mellan skruvhålen som är den praktiska skillnaden.
Passar XPR-skenan en Model 70?
Nej. XPR är en egen konstruktion med egna artikelnummer hos Rusan, 010-44-SA och 010-44-LA, och hålavstånden är 85,1 och 98 mm. Model 70-skenorna ligger på 82,8 och 96,6 mm. Skillnaderna är små nog att se lika ut i en katalog och stora nog att skruvarna inte når.
